Como principal meio de transmissão para propulsão elétrica de navios e sistemas de regulação de velocidade de frequência variável,Cabos marítimos de frequência variávelpossuem uma série de características únicas que são diferentes dos cabos de navios comuns, refletidas principalmente em excelente desempenho elétrico e capacidades anti-interferência e excelentes propriedades mecânicas e adaptabilidade ambiental.
Tolerância de pulso de alta tensão: A saída de onda PWM (modulação por largura de pulso) do inversor contém harmônicos de alta ordem de borda ascendente íngreme, que produzirão picos de tensão de pulso extremamente altos (até 2-3 vezes a tensão de trabalho) e forte interferência eletromagnética. O material de isolamento e o projeto estrutural decabos marítimos de frequência variáveldeve ser capaz de suportar o impacto repetido a longo prazo desses pulsos de alta frequência e alta tensão para evitar o envelhecimento acelerado ou mesmo a quebra do isolamento.

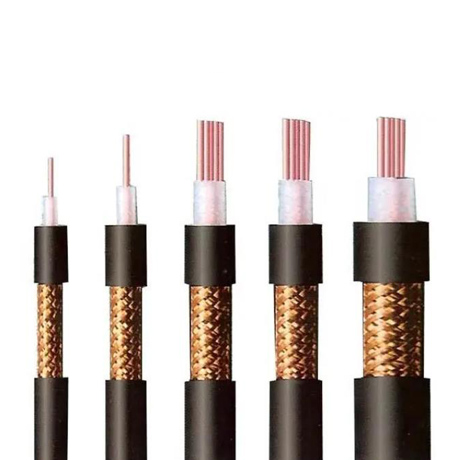

Estrutura de blindagem tripla: Esta é sua principal característica. Normalmente é adotada uma estrutura tripla de “blindagem de fase + blindagem total + blindagem trançada de fio de cobre estanhado”. A blindagem de fase (geralmente uma camada semicondutora extrudada/embrulhada fora de cada condutor de fase) suprime efetivamente a interferência interfase; a blindagem total (fita composta de alumínio-plástico ou outros materiais) fornece blindagem eletromagnética geral; a camada externa de blindagem trançada de fio de cobre estanhado de alta cobertura aumenta a capacidade de resistir à interferência eletromagnética externa e descarga eletrostática e minimiza a radiação eletromagnética (EMI/RFI) e a interferência de sinal de harmônicos de alta frequência nos equipamentos circundantes.
Baixa impedância de transmissão e estrutura simétrica: Uma estrutura simétrica trifásica de três fios ou trifásica de quatro fios (com fio PE) é adotada, e o passo de torção do condutor é otimizado para garantir o equilíbrio da capacitância e indutância distribuídas de cada fase, reduzir a atenuação e distorção durante a transmissão e garantir a estabilidade e precisão da transmissão do sinal.
Alta flexibilidade e resistência à flexão: Adaptando-se ao espaço estreito e ao ambiente de vibração frequente a bordo, o condutor macio especialmente projetado (fio de cobre fino ou fio de cobre ultrafino torcido) e o material de isolamento/bainha elástico especialmente formulado proporcionamCabos marítimos de frequência variávelexcelente flexibilidade e desempenho de flexão repetida, que é fácil de instalar e reparar.
Resistência a óleos e solventes químicos: Os materiais do revestimento (como PVC especialmente formulado, poliolefinas/TPE retardadoras de chama e sem halogênio e com baixo teor de fumaça, etc.) devem ser capazes de resistir à erosão de óleo combustível, óleo lubrificante, refrigerante e outros óleos e solventes químicos comumente encontrados em ambientes de navios.
Resistência à temperatura e retardamento de chama e proteção contra fogo: O nível de temperatura de trabalho é alto (como 90°C). Os materiais de isolamento e revestimento devem atender aos rigorosos padrões marinhos de retardante de chama (como IEC 60332-3, teste de combustão agrupado), ao mesmo tempo que atendem aos requisitos de resistência à temperatura. Alguns exigem propriedades de baixa emissão de fumaça sem halogênio (LSZH), que liberam menos gases corrosivos e baixa emissão de fumaça durante a combustão para garantir a segurança da fuga do pessoal.
Resistência à tração e ao desgaste: A bainha reforçada ou elementos de tração integrados (como fio de aramida) aumentam a resistência à tração e ao desgaste do cabo e se adaptam aos requisitos de instalação, como içamento e reboque.
Umidade e à prova d'água: O projeto estrutural (como enchimento, embalagem, etc.) e a seleção do material atendem à resistência a ambientes úmidos e com névoa salina, e alguns exigem estruturas longitudinais de bloqueio de água.
Certificação rigorosa e garantia de confiabilidade:
Certificação da sociedade classificadora: Deve passar no teste de aprovação de tipo das principais sociedades classificadoras globais (como CCS, DNV-GL, LR, ABS, BV, etc.) para atender aos seus requisitos abrangentes e rigorosos para materiais, estruturas, propriedades elétricas, retardamento de chama, resistência ao fogo, livre de halogênio e baixo teor de fumaça.
Materiais e processos de alta qualidade: Utiliza condutores de alta qualidade (geralmente estanhados para evitar oxidação), isolamento especial com desempenho estável (como poliolefina reticulada XLPO) e materiais de bainha que atendem aos regulamentos do navio e possui excelentes processos de fabricação para garantir operação estável a longo prazo sob condições de trabalho complexas e adversas dos navios.
A Marine Variable Frequency Cables fornece soluções seguras, confiáveis e eficientes de transmissão de energia e controle de sinal para sistemas de conversão de frequência de navios por meio de sua estrutura de blindagem elétrica cuidadosamente projetada, excelentes propriedades materiais e mecânicas e rigorosos padrões de certificação, garantindo a operação segura e estável dos sistemas elétricos de navios.
